电缆固定头(MG)

发布时间:2019-07-27 11:36:00 来源:覇业电气 阅读:119

产品概述 · 螺牙规格:公制牙(METRIC) · 颜色种类:黑色及灰色 ·工作温度: -40℃至100℃或瞬间可耐熟至120℃ ·安装方式:直接安装于相同牙规之机板上,由另一端将电缆穿入固定头通孔内,再将迫紧螺帽上紧即可,免拆零件省时便利。 · 产品特性:特殊夹紧爪与夹紧圈之设计,夹紧电缆范围大,抗拉力特强并具保护电缆作用,可防水、防尘、盐、耐弱酸、酒精、油、油脂及一般深剂。


基本参数:

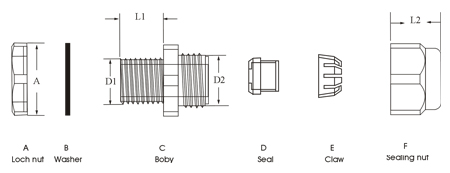

编号 Threaded entry metric(mm) Cable rangeФ(mm) D1 D2 Panel mounting hole(mm) L1 L2 A(mm)
MG-12 M12×1.25 7.6-4.6 12 M16×1.5 12.5 8.5 16 19
MG-16 M16×1.5 10-6 16 M20×1.5 16.5 15 19.5 24
MG-20 M20×1.5 14-9 20 M25×1.5 20.5 15 21.5 30
MG-25 M25×1.5 18-13 25 M31×2 25.5 15 24.5 36
MG-32 M32×1.5 25-18 32 M38×2 33 15 27.5 46
MG-40 M40×1.5 30-24 40 M46×2 41 20 31 54
MG-50 M50×1.5 39-30 50 M58×2 51 23 37 67
MG-63 M63×1.5 48.5-40 63 M72×2 64 24 42 81.5
